直观的图表让你弄清楚枯燥无味的几何公差知识

mingdong8211

加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为几何公差（原为形位公差）。

任何零件都是由点、线、面构成的，这些点、线、面称为要素。加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。

1）形状误差

指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。

2）位置误差

指零件上的结构要素在加工时可能产生的相对位置上的误差。如：阶梯轴的各回转轴线可能有偏移等。

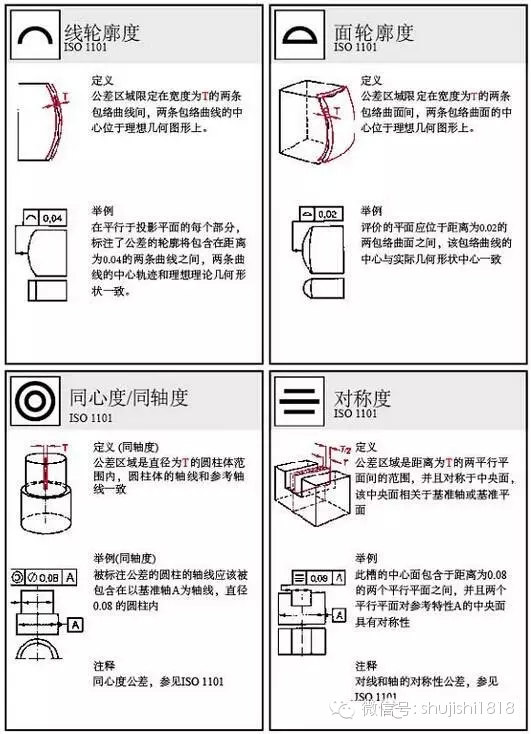

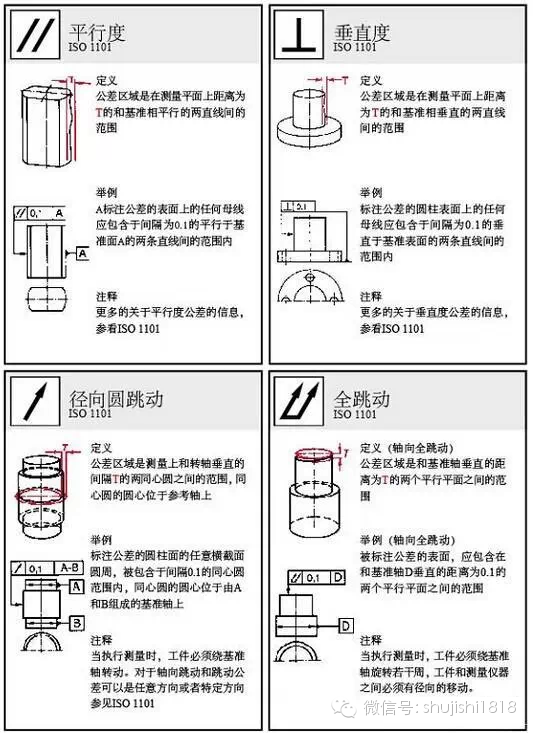

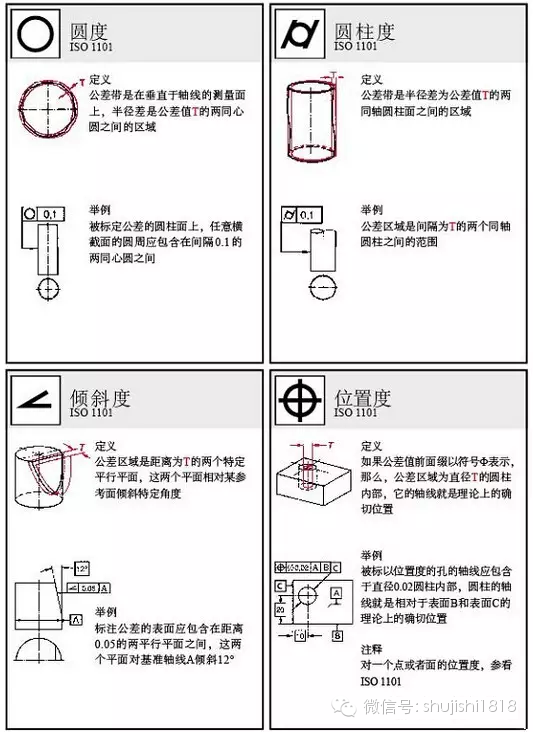

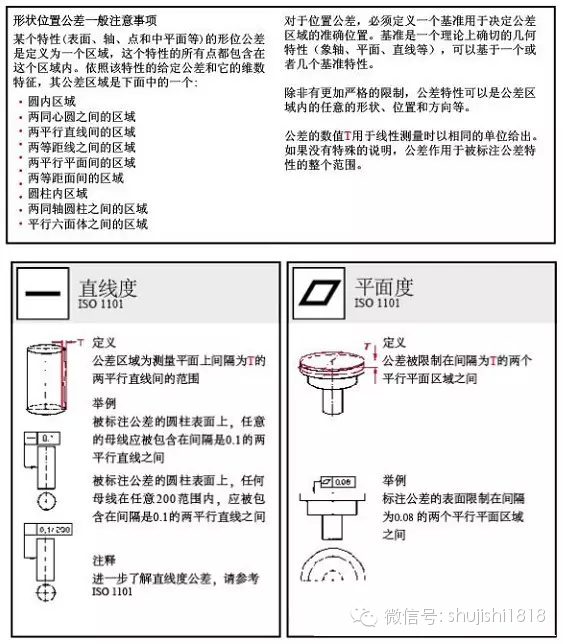

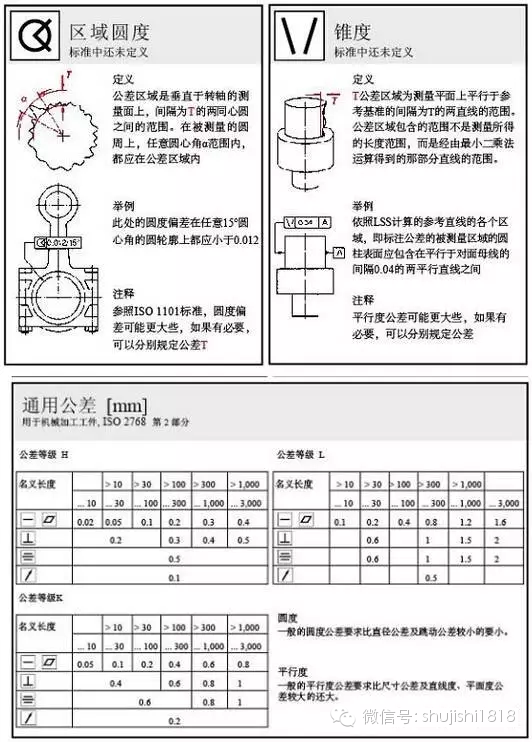

下列图表有利于更直观的了解其概念，点击图片可以放大进行查看。
