Moldex3D R11 提供更完整的共射射出解决方案

2012-5-11 10:51| 查看: 38226| 评论: 0|原作者: Moldex3D|来自: Moldex3D

摘要: 共射射出成型的挑战在于第一射(皮层料)和第二射(核心料)没有明确的分界线,核心料进入模穴后,两种材料会同时于模穴内流动,因此除了模穴设计之外,材料的流动行为也同时左右了皮层和核心料的分布。这种独特的成型技 ...


共射射出成型的挑战在于第一射(皮层料)和第二射(核心料)没有明确的分界线,核心料进入模穴后,两种材料会同时于模穴内流动,因此除了模穴设计之外,材料的流动行为也同时左右了皮层和核心料的分布。这种独特的成型技术却让产品设计者和制程工程师面临挑战,在没有适当的分析工具的情况下,模具开发者很难进行浇口位置优化以及将核心量最大化。
Moldex3D过去在水/气体辅助成型上已展现了优异模拟分析能力,在新版本R11中提供了完整的共射射出成型解决方案,功能特点如下:
•        轻松验证浇口设计变更以确保核心料和皮层料分布
•        提供皮层厚度分布,甚至可以预测皮层料对称分布,如:一般转角效应
•        评估流动波前模式,协助模型和浇口建置,协助设计者加入最多核心料
•        模拟不同制程设定的影响计算,包括:皮层/核心射出速度、温度以及延迟时间
•        翘曲预测是依据皮层/ 核心不同刚性在产品中的分布
•        材料库提供材料比对功能来比对流变特性,如加工温度范围和剪切稀薄黏度变化. PVT 行为也可以精准预估因皮层和核心交互造成的收缩和翘曲问题

材料性质比对的步骤在产品与技巧专栏中有详细的叙述。

图一. 三维呈现皮层和核心在模穴内的分布


图二. 多浇口车门板皮层厚度预测

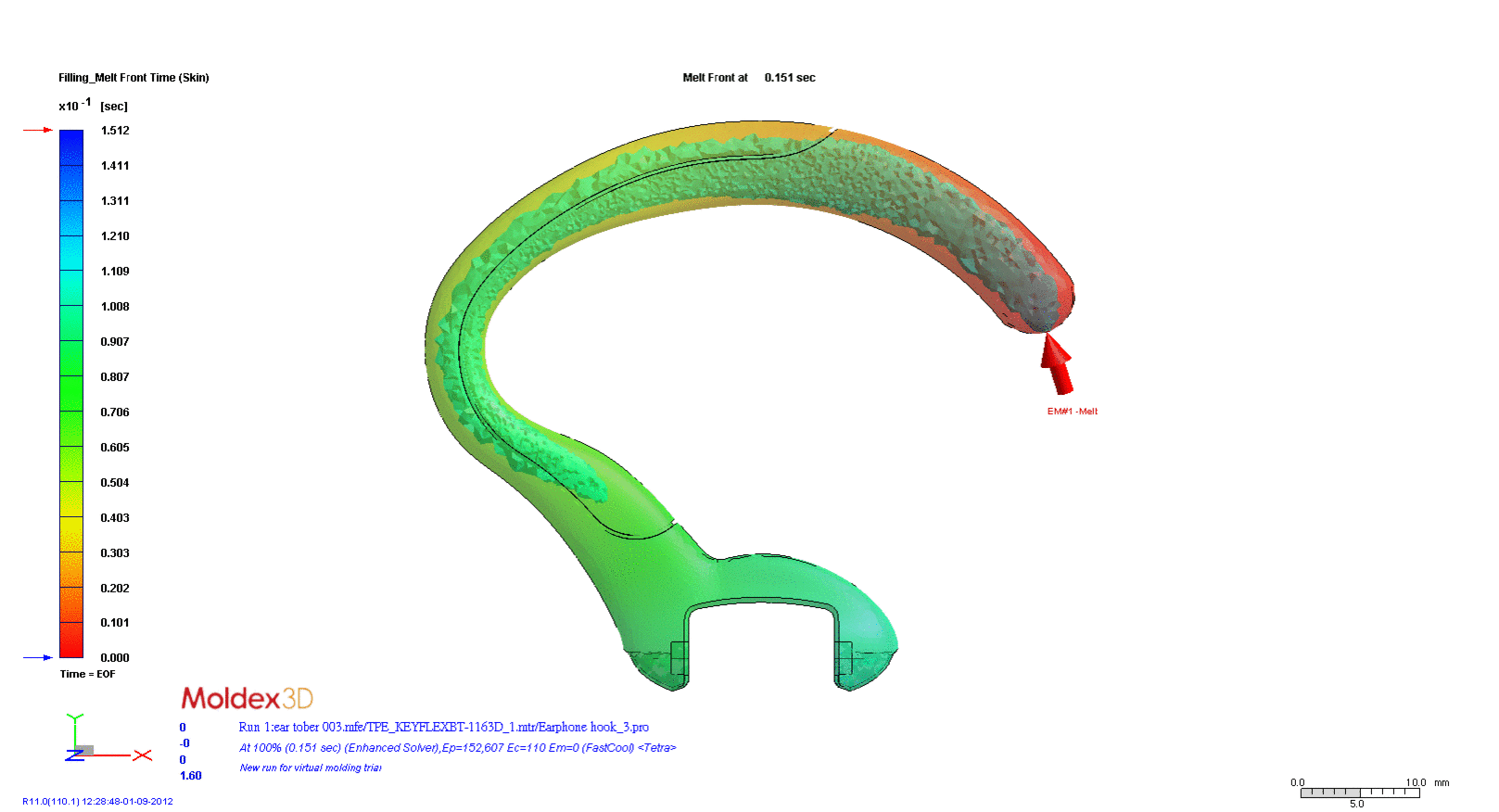

图三. 核心穿透的位置和量预测,以及预测穿透后的核心熔胶波前演变
